いつもテクノベースblogをご覧頂き、ありがとうございます。

以前よりHP等でもお知らせしておりますが、シリコンハウス営業所の店舗拡張・移転の為、テクノベース営業所は６月１１日（金）をもって店頭販売を終了致します。

５月31日（月）〜６月５日（土）　営業
６月６日（日） 定休日
６月７日（月）〜６月１１日（金）　営業
６月12日（土）、13日（日）　移転の為、業務停止
６月14日（月）より法人営業部となります（店頭販売はありません）

※　６月１２日（土）よりテクノベース駐車場は使用出来なくなります。ご了承ください。シリコンハウス、テクノベースともTEL・FAX番号に変更はありません。

テクノベースの特価商材ワゴンにジャンク品、多数投入！
※　全てジャンク品扱いとなりますので、お持ち帰り専用とさせていただきます。

今回もエンジニアさんの圧着工具のご紹介です。

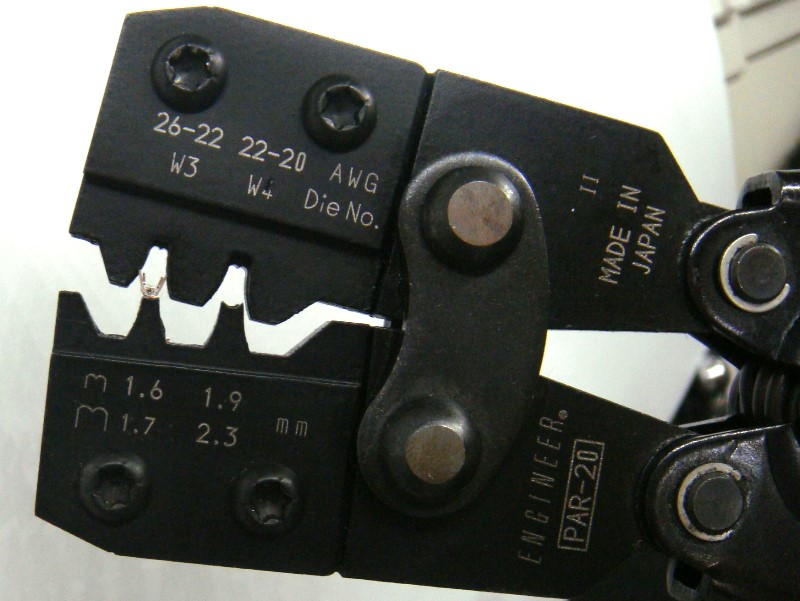

PAR-20
ナイロンコネクターなどオープンバレルタイプのコンタクトを圧着します。

最大の特徴は、芯線部分と被覆部分を同時に圧着可能な所にあります。芯線・被覆部分を別々に圧着する場合に比べて圧倒的に作業効率が良くなります。

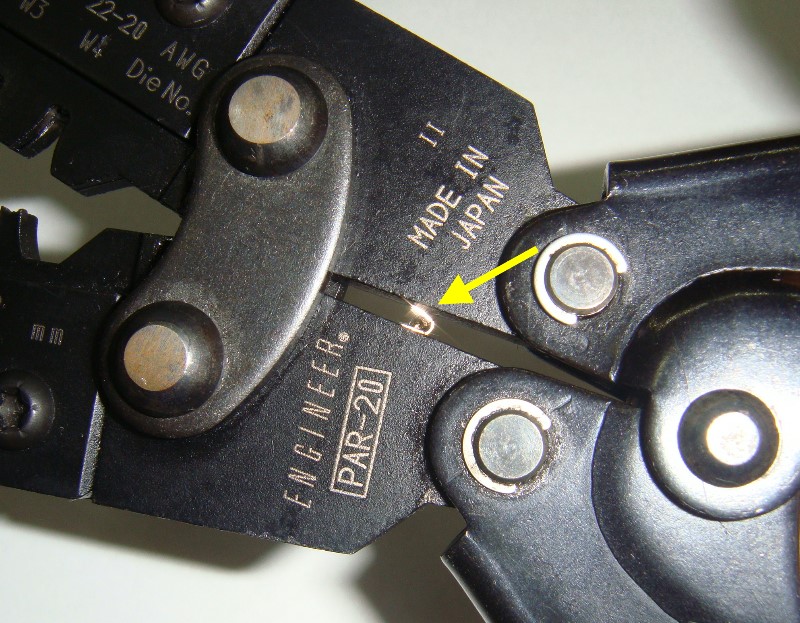

ラチェット部分には解除機能もあり、カシメの途中でコンタクトピンがズレた場合やカシメきれなかった場合など、やり直しが効くので便利ですね。

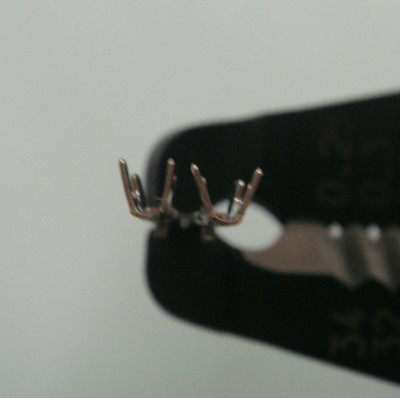

コンタクトピンがダイス部分にセットしずらい場合は、工具の真ん中部分で少し挟んでやればOK！

（右側）工具で挟む前
（左側）挟んだ後



基本的に圧着開始時や終了時は工具の中央付近を握り、工具の柄の端部分は力をかける時だけ空いている方の手で握れば楽に作業が可能です。
エンジニアホームページ2009年6月の「エンジニアテクニックブログ」にて圧着時の動画も公開されていますのでとても分かりやすいです。

ちょいちょい使用してみた感想として製品の気になる部分が3点ほど・・・。

ラチェットが甘い。
一番最後に力をいれてグッと握りこみラチェット解除しなくても開いてしまいます。逆にラチェットが甘い分、力をかけて握りこまなくても良いので手が痛くなりにくいです。
ラチェットが甘い…一長一短ですね。(ラチェット機構のおかげでカシメ部分には一定の圧力がかかっているので仕上がりは均一になります)
ごく稀ですが圧着するタイミングによって、コンタクトピンが斜めになった状態でカシメられてしまう。(これは技量でカバー？)
ダイス部分に配線の挿入ストッパーが無いため、配線を差し込みすぎてしまう事がある。(これは技量でカバー。慣れれば平気。)


･･･と、気になる部分はありますが、非常に多くのコンタクトピン圧着に対応していますし、汎用タイプなのでこのぐらいの事は許容範囲かもしれませんね。
使用する（圧着する）コネクターが複数ある場合などは特にオススメです。
メーカー純正工具を2本買うと10万円〜とすごい金額になりますので、PAR-20ならコストパフォーマンス抜群！

シリコンハウスでも販売中です！

※メーカーWEBにて使用するコンタクトピンが工具に対応しているかどうかを確認しておきましょう。
※使用するケーブルが細すぎるとカシメが甘くなり引っ張ると抜けてしまう可能性がありますのでご注意ください。細いケーブルを使用される場合はシングルタイプの圧着工具を利用する方が良いかもしれません。

いつもテクノベースblogをご覧頂き、ありがとうございます。

テクノベース営業所は日・祝定休日となる為、2010年4月29日（木）、5月2日（日）〜5日（水）まで休業日とさせて頂きます。2010年5月6日から通常営業致します。
悪しからずご了承くださいますようお願い致します。

4/29　テクノベース休業日
4/30　営業
5/1　　営業
5/2〜5　テクノベース休業日
5/6　　営業

テクノベースはお休みですが、姉妹店のシリコンハウス・デジットは元気に営業しております！

テクノベースHPに移転のお知らせを掲載致しました。

いつも共立電子産業をご利用、お引き立ていただき誠にありがとうございます。

テクノベースは2010年6月中旬、新ビルへ移転致します。店舗部分は同じビルにて7月初旬オープン予定のシリコンハウスへ統合されるため、現店舗は店じまいとなります。
※電話・FAX番号は従来通りで変更ありません。

デジット営業所は従来通り現店舗にて営業致しますので、引き続きご愛顧の程よろしくお願いします。

■移転先 (上新電機スーパーキッズランド日本橋店 跡)
〒556-0005 大阪市浪速区日本橋5-8-26 共立本店ビル

エンジニア製ワイヤーストリッパーのご紹介です。

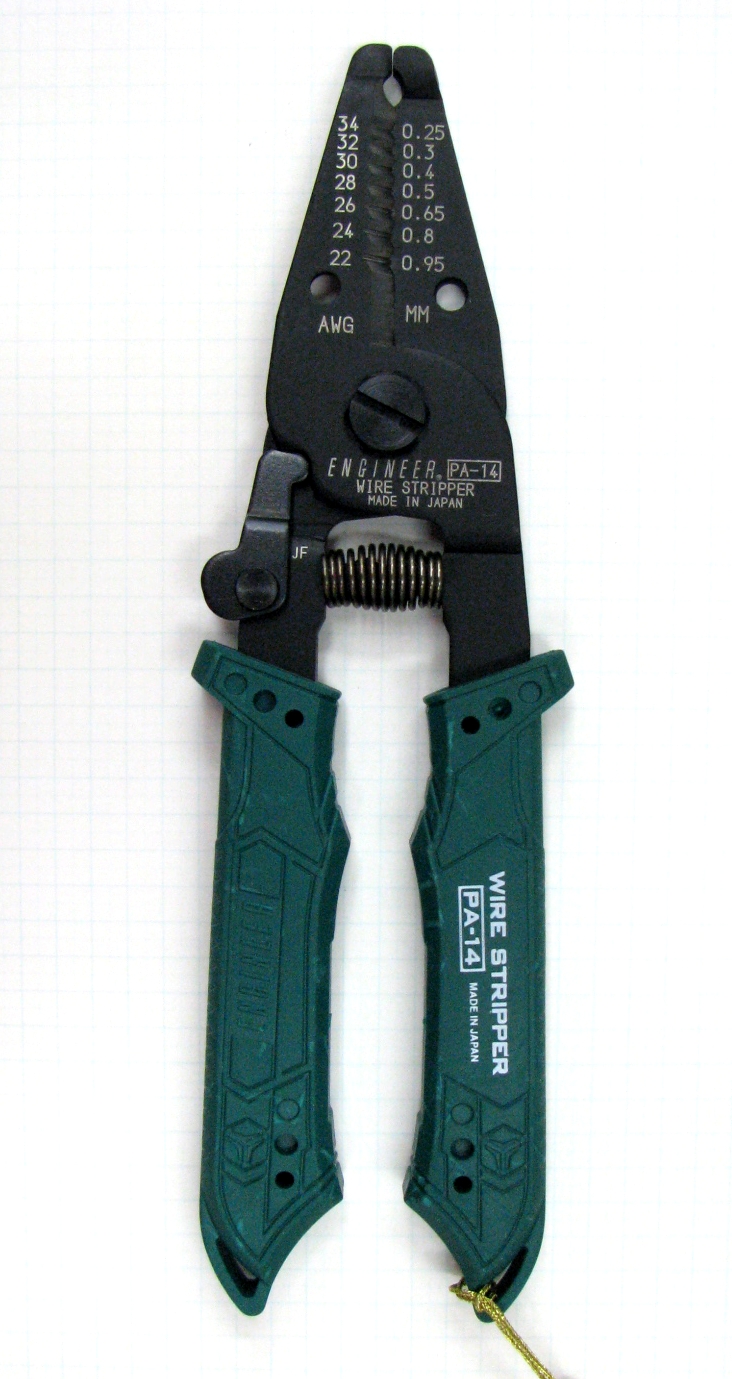

画像はPA-14、グリップ部が傷だらけになってしまった・・・

ワイヤーストリッパーを選ぶ時には、使用する線の太さに対応しているのはもちろんですが「扱いやすさ」「重さ」なども選択条件ですね。そして最重要な部分と言えば刃の部分！これが「命」です。

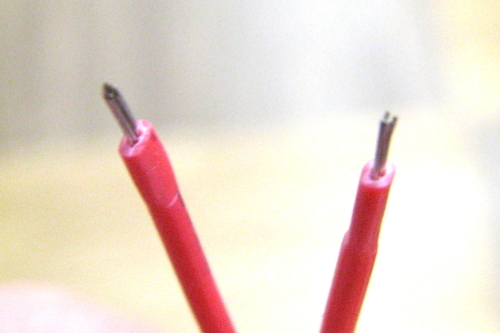

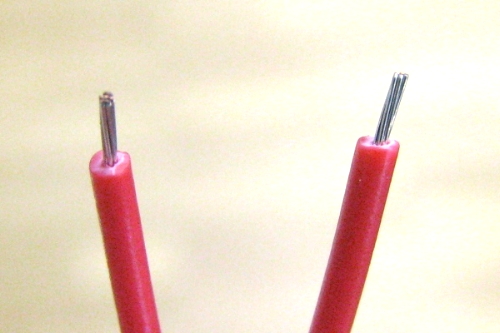

左右の刃が合わさった時に、どれだけ真円に近い状態になっているかどうか？合わさった刃が楕円形となっていると、芯線にキズがついたり被覆が綺麗に取れなかったりします。

【刃の部分の拡大図】

綺麗な丸型になっていますね。




工具の重さは134gと比較的軽く扱いやすくなっており、左右の刃は3mmの厚みがあるのでストリップ時に工具がしなる事もなく使用可能！スプリングも付いていて連続作業でも楽チン

左右の刃を止めている工具中央にあるセットピンは、長期使用によって刃の合わせが緩んできた場合でも簡単に調整出来るよう工夫されています。
調整することは少ないかもしれませんが、使用者にとってこういう配慮はありがたいですね。仕事などで毎日使用される方はもちろん、工具箱に入れっぱなしでたま〜にしか使用しない方にもオススメな商品です。

個人的な使用感ですが、見た目がゴツゴツしているグリップは思った以上に持ちやすく、重さも気になりませんでした。

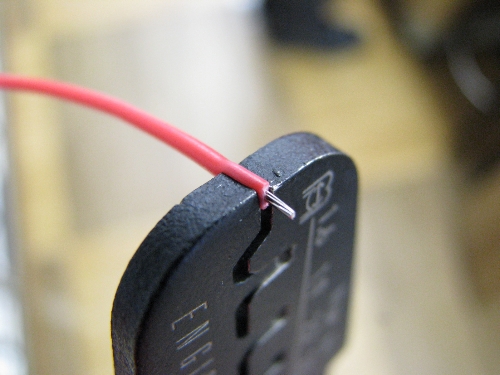

まず配線をペンチなどの工具で挟んで・・・



コンタクトピンで挟み込めるように被覆部分を楕円に加工します。


分岐させるための配線は、 左右に並べて圧着しましょう。上下に配線を重ねると上側の芯線部分が圧着時に切れてしまう場合があります。
配線2本圧着はシングルタイプの工具の方が加工しやすいと思います。

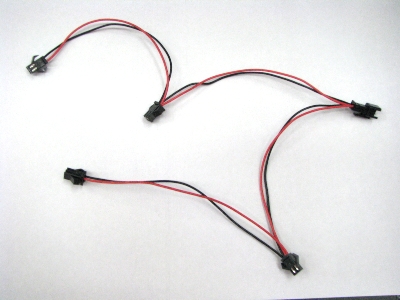

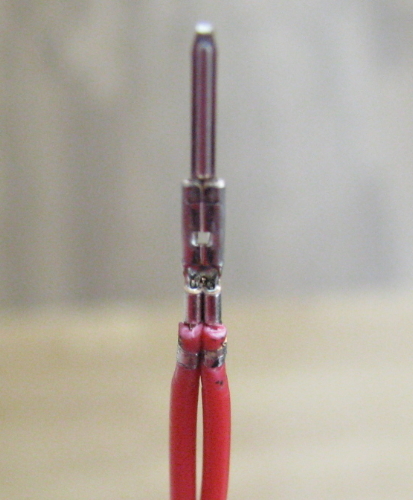

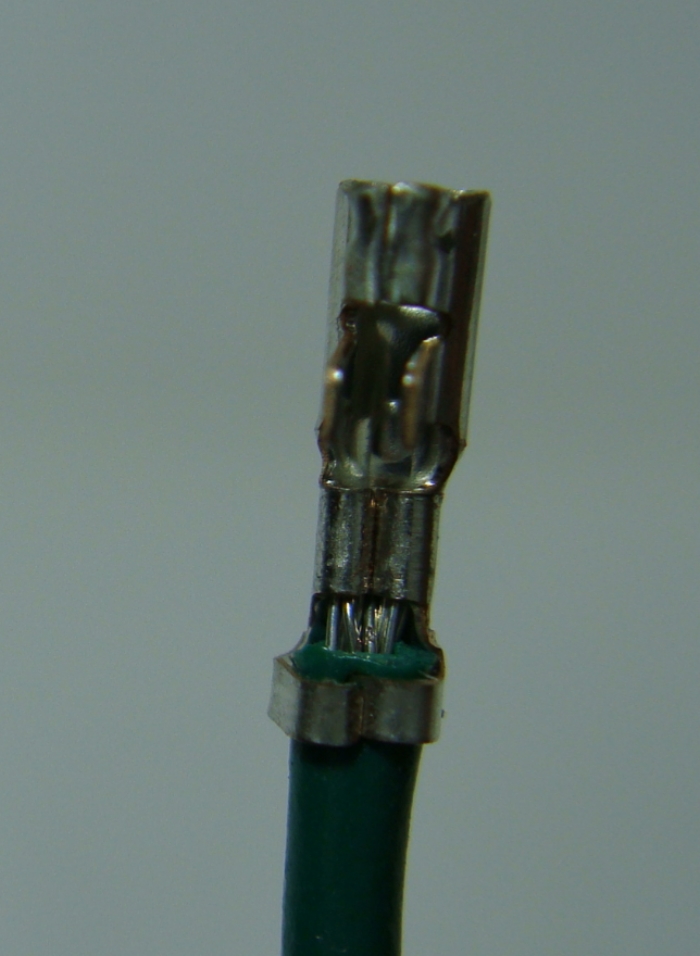

出来上がり



※　日本圧着端子製造(JST)2.5mmピッチ、電線対電線のSMコネクター使用。コンタクトピン：BYM-001T-P0.6(画像の物)、BHF-001T-0.8S、配線：UL1007・AWG26

（今更ながらですが）テスト販売時から爆発的に売れまくったエンジニアの汎用圧着工具PA-09のご紹介です。姉妹店であるシリコンハウスのブログで以前に紹介されていますね。

※　画像のPA-09は初期に販売されたテスト版ですので、現在の最小ダイスは「1.2」ではなく「1.0」です。※　「1.2」ダイス品を「1.0」ダイス品へ無償交換するキャンペーンは終了しています。

テクノベースで扱っているナイロンコネクターは、「JST VH、EL」と「AMP EI」以外このPA-09で圧着可能です。

• ZHシリーズ 1.5mmピッチ
• PHシリーズ 2.0mmピッチ
• EHシリーズ 2.5mmピッチ
• NHシリーズ 2.5mmピッチ
• XHシリーズ 2.5mmピッチ
• XAシリーズ 2.5mmピッチ
• SMシリーズ 2.5mmピッチ

JST(日本圧着端子製造)のXAコネクターを使ってPA-09とメーカー純正工具で比べてみました。配線の太さはAWG24を使用。

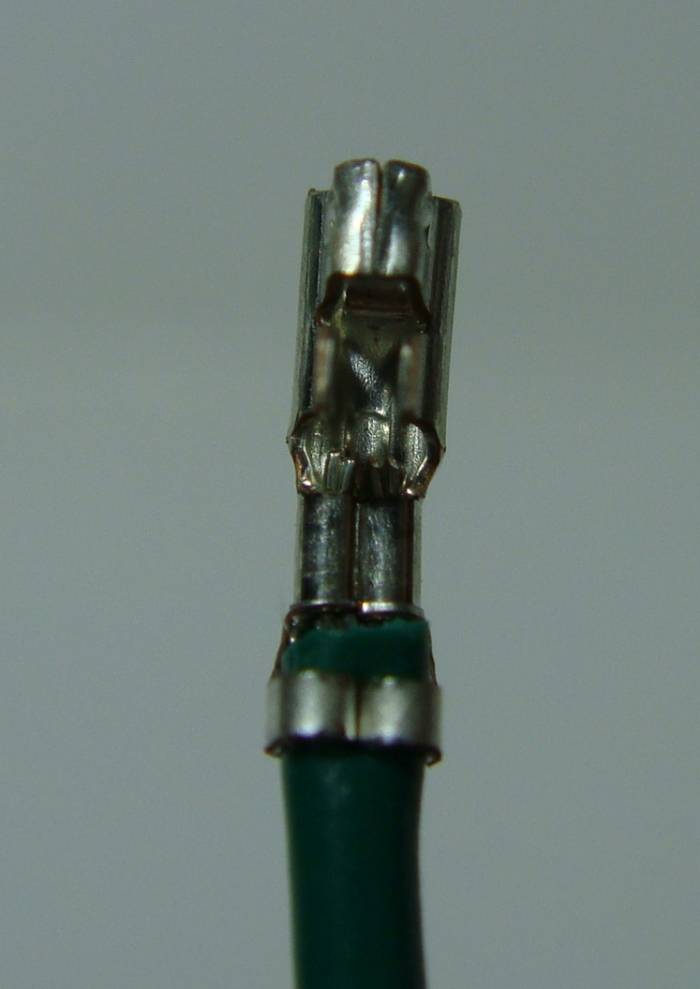

やはりメーカー純正というだけあって圧着部はとても綺麗ですね。



こちらはテスト版PA-09にて圧着
対応外の配線を使用しましたが、比較的綺麗に出来ました。
対応表ではAWG24は対応外、AWG28で芯線1.6ダイス、被覆1.9ダイス。テスト版には1.6ダイスが無かったので1.4で圧着しました。

メーカー純正工具だと5〜？万円程度する事を考えれば、たった4,000円前後の汎用タイプでこの精度を出せるというのは、まさにエンジニアの製造部　GOOD JOBいぃ〜仕事してますねぇ〜。

しかもいろんな種類のコンタクトピンに対応！
個人的にはPA-21が好きですが、JSTの1.5mmピッチのZHコネクターはPA-09のみで圧着可能です。

PA-09、PA-20、PA-21、PAR-20と工具によって対応する種類に違いがありますので、ご使用のコネクターにあった工具を選んでみてください。ナイロンコネクターの圧着でお困りの方、是非このPAシリーズをお試しください。
※　コネクターの対応表は、エンジニアホームページにて最新版をご確認ください。


オススメアイテムです！

ご入用の際は、お気軽にお問合せくださいませ。
メール・FAX（06）-6644-0070

※　メーカーさんで圧着対応表が出ていますが、この製品は汎用製品となっておりますで圧着性能についての保障などはありません。圧着性能に関しての保証書の発行もありませんので、製品などに使用される方は特にご注意下さい。圧着可能な配線の太さやコンタクトピンの種類についてもメーカーさんが独自に検証されていますが、結果を保証するものではありませんので自己責任においてご利用ください。

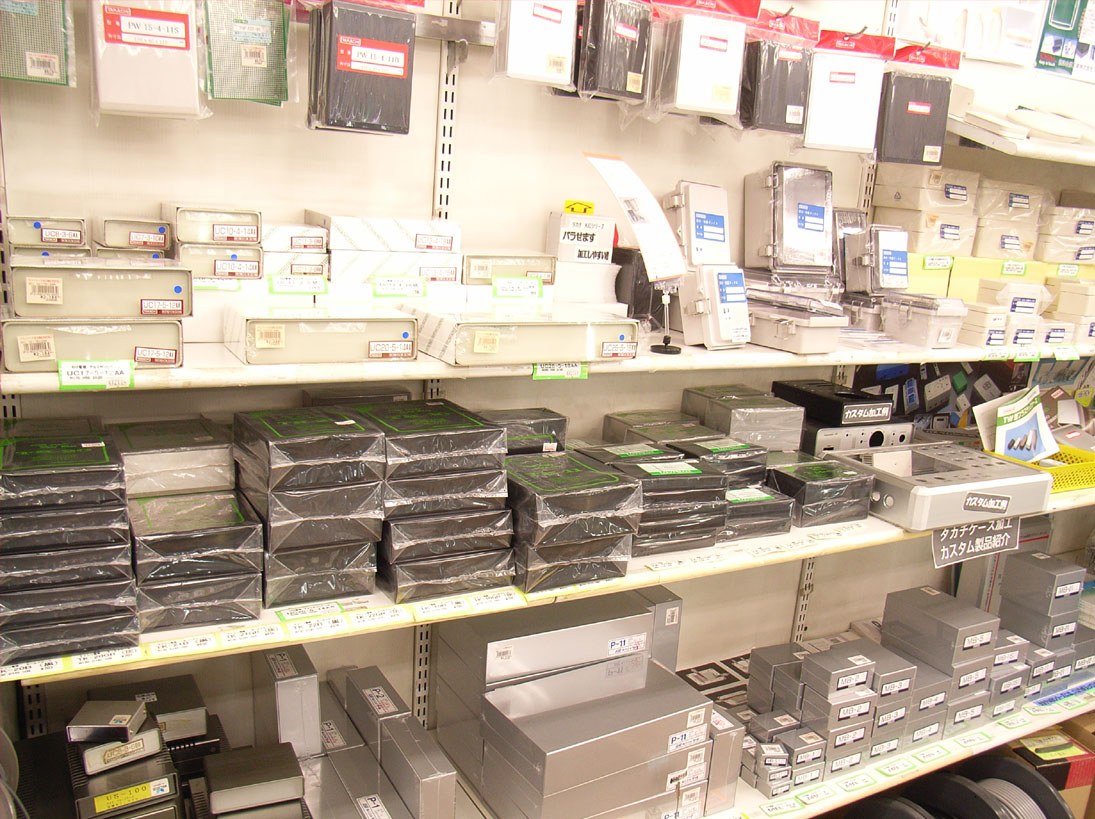

当店のケース売場です。


こうして見ていると色んな種類のケースがありますね。

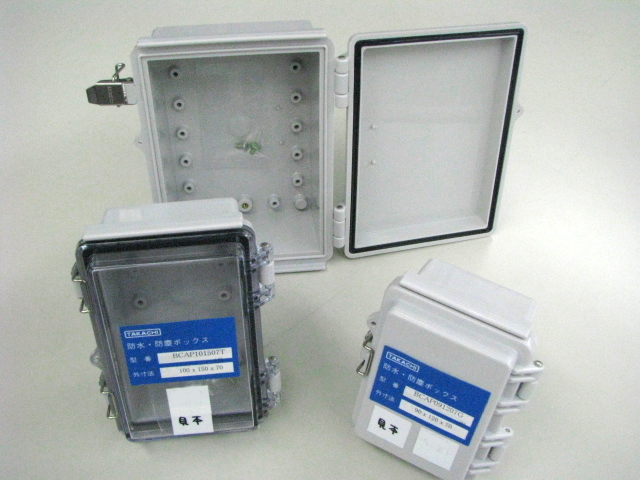

防水とか防塵とか、素材も色々ですし。
新製品がどんどん出てきて、選択肢が広がるのはとてもいいことですが、「simple is best!」なロングセラー商品も外せないです。

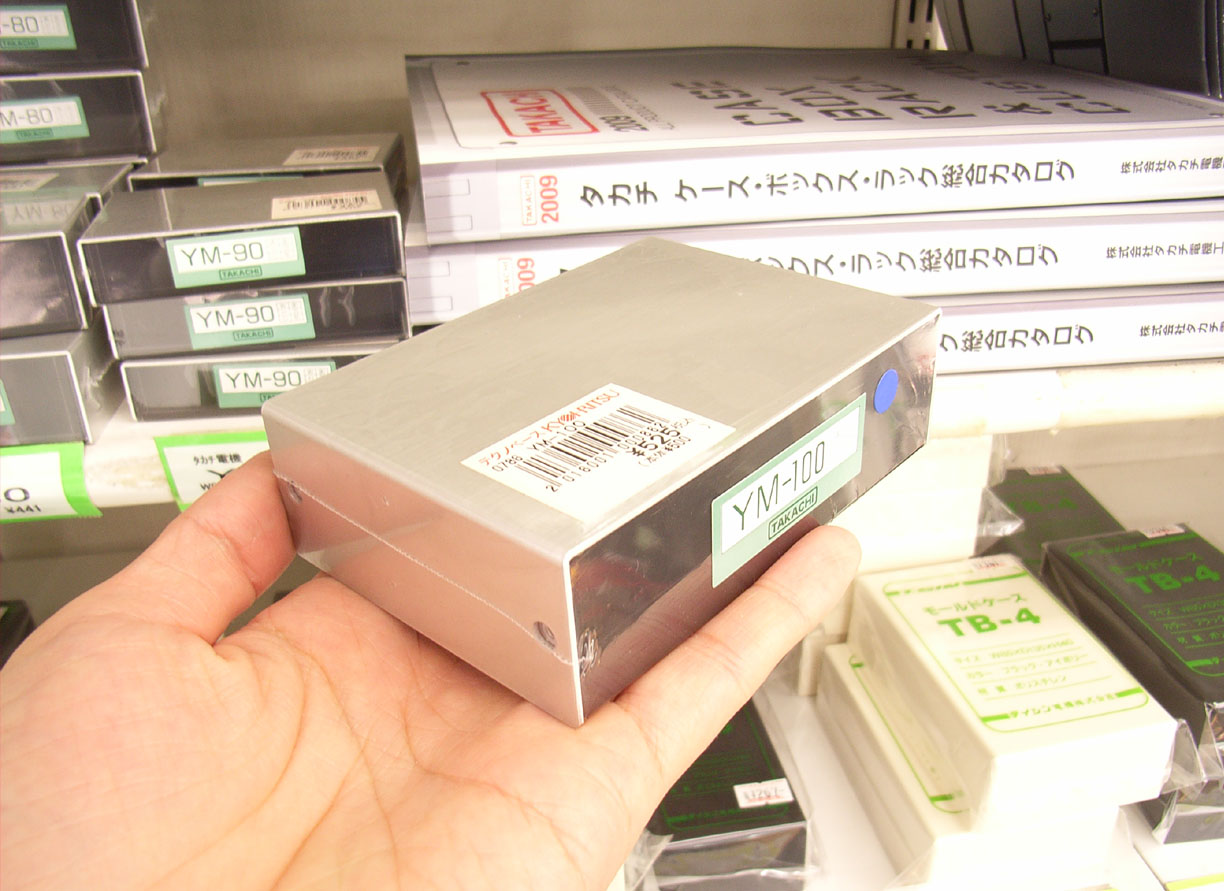

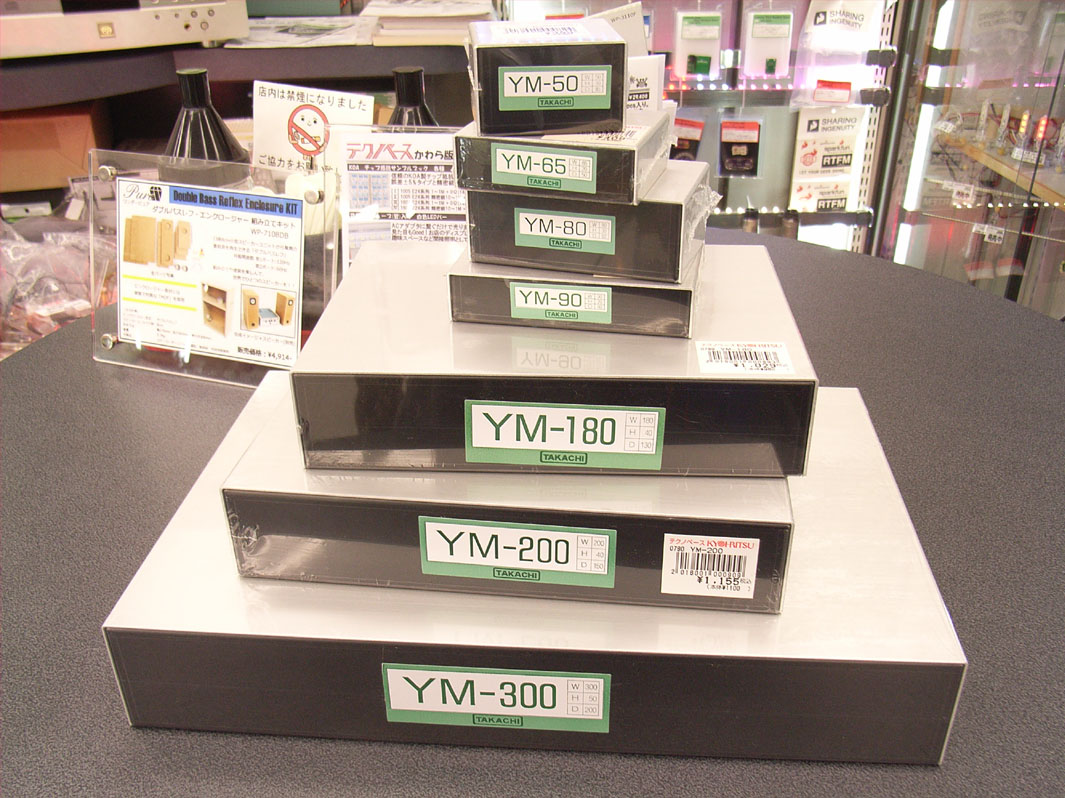

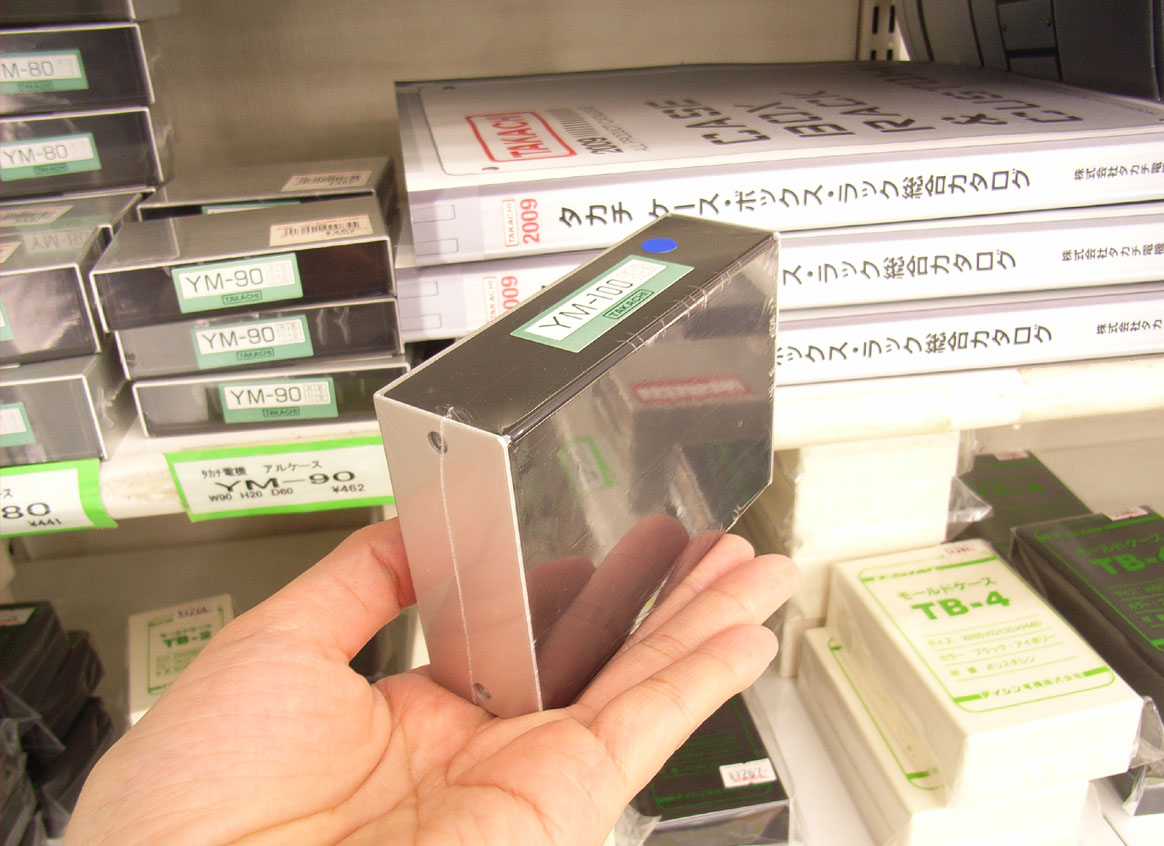

タカチ　薄型アルミケース　詳細は→コチラ

型番カタバン	サイズ(mm)	税込ゼイコミ単価タンカ
YM-50	W50xH30xD45	￥399
YM-65	W65xH20xD50	￥409
YM-80	W80xH30xD50	￥441
YM-90	W90xH20xD60	￥462
YM-100	W100xH30xD70	￥525
YM-130	W130xH30xD90	￥630
YM-150	W150xH40xD100	￥787
YM-180	W180xH40xD130	￥1029
YM-200	W200xH40xD150	￥1155
YM-250	W250xH50xD170	￥1512
YM-300	W300xH50xD200	￥1932
YM-350	W350xH55xD230	￥2509
YM-400	W400xH55xD250	￥2971

やっぱりこの形が使いやすい、と好評です。

まとめてご入用の場合はお取り寄せ対応となる場合がございますが、タカチ電機工業製のケースは定価で３０００円（税抜き）以上になるとメーカーが送料を負担してくれます。
[午前中に店頭にてご注文、お支払い頂き、商品は翌日ご指定場所へ]ということも可能。ご来店出来ないお客様も午前中にご入金が確認できれば翌日お手元へ送りする事が出来ます。
（但し土、日、祝日はメーカー定休日の為除きます）

ご入用の際は、お気軽にお問合せくださいませ。
メール・FAX（06）-6644-0070

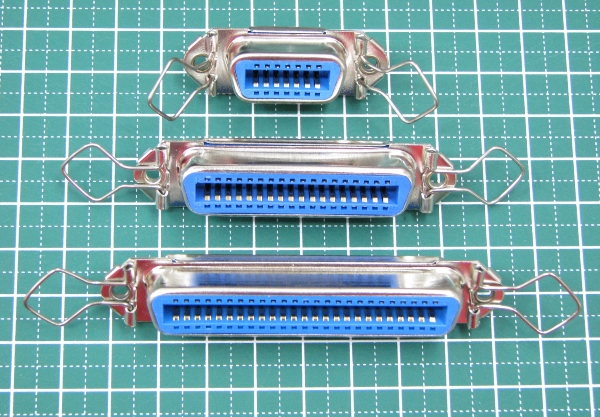

こちら海外製のアンフェノールコネクター、ハンダ付けタイプです。



画像の上から
レセプタクル14ピン(40140)　税込価格￥315-
レセプタクル36ピン(40360)　税込価格￥504-
レセプタクル50ピン(40500)　税込価格￥609-

プラグは写っていません。
プラグ　14ピン(30140)　税込価格￥420-
プラグ　50ピン(30500)　税込価格￥682-

※　プラグ、レセプタクルとも在庫がなくなり次第、扱い終了となります。ご了承ください。

*****************************************************************
